Vad är en Din järnvägsterminal?

Elektriska kapslingar, kontrollpaneler och industriella automationssystem är beroende av en grundläggande komponent för att organisera och distribuera kraften säkert och effektivt —Din Rail terminalblock. Oavsett om du designar ett nytt kopplingsskåp eller uppgraderar en befintlig installation, kan förståelse för vad en Din Rail Terminal är, hur den fungerar och varför det är viktigt, avsevärt påverka ditt systems tillförlitlighet, säkerhet och långsiktiga underhållskostnader. Den här artikeln erbjuder en grundlig, tekniskt grundad titt på en av de viktigaste komponenterna i modern elektroteknik.

PåYueqing TAER Electric Co., Ltd., har vårt team ägnat flera år åt att konstruera och tillverka högpresterande Din Rail Terminal Block-lösningar för kunder inom tillverkning, energi, byggnadsautomation och transportindustrier över hela världen. I den här guiden täcker vi allt från grundläggande definitioner och produktparametrar till bästa praxis för installation och urvalskriterier – vilket ger dig kunskapen att fatta säkra, välgrundade beslut för ditt nästa projekt.

Vad är en Din järnvägsterminal och hur fungerar den?

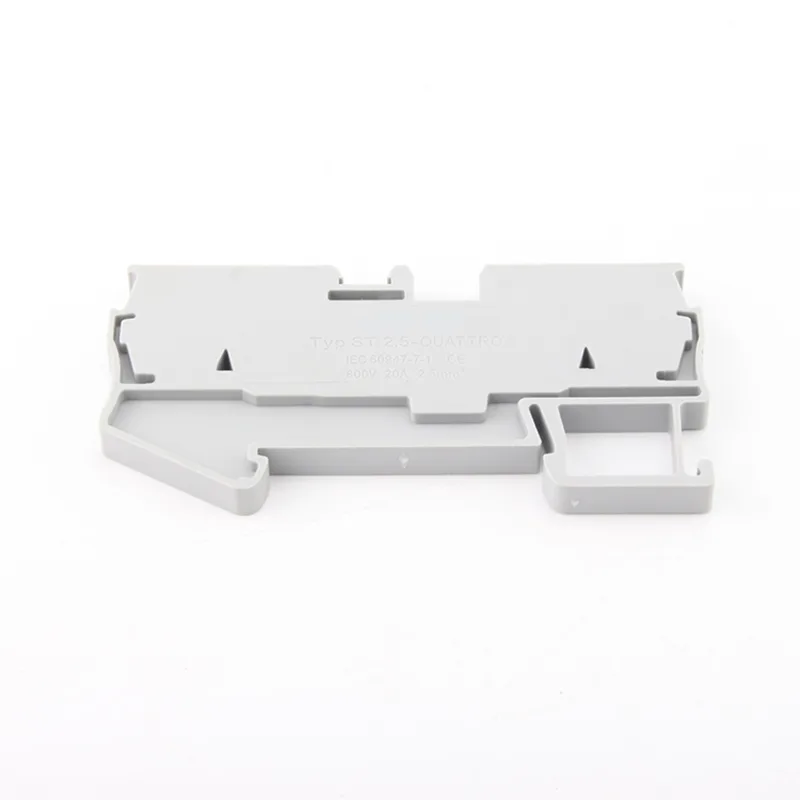

En Din Rail Terminal är en modulär, isolerad elektrisk kontakt utformad för att monteras på en standardiserad metallskena - vanligen kallad DIN-skena (Deutsche Institut fur Normung-skena) - inuti elektriska kapslingar och kontrollpaneler. Den fungerar som den centrala knutpunkten där elektriska ledare är anslutna, organiserade och distribuerade genom en installation. Istället för att förlita sig på lösa ledningsanslutningar eller komplexa anpassade ledningsscheman, tillhandahåller Din Rail Terminal Block en ren, repeterbar och kodkompatibel metod för att hantera elektriska kretsar.

Den grundläggande driftprincipen är okomplicerad. Varje kopplingsplint inrymmer ett ledande metallelement - vanligtvis tillverkat av kopparlegering eller tennpläterad mässing - inneslutet i ett flamskyddande isolerande hölje. Ledningar förs in i terminalens portar och säkras via klämmekanismer. Metallhållaren snäpper eller glider på DIN-skenan och låser blocket stadigt på plats. Flera kopplingsplintar kan placeras sida vid sida längs skenan, vilket skapar en strukturerad ledningskanal som är lätt att inspektera, testa och modifiera.

Viktiga funktionella komponenter i en standardDin Rail terminalblockomfatta:

• Isolerande hus:Vanligtvis tillverkad av PA66 (polyamid) eller polykarbonat, vilket ger hög dielektrisk hållfasthet och flamskydd enligt UL 94 V-0 eller V-2 standarder.
• Nuvarande bar / ledande element:En koppar- eller mässingstång belagd med nickel eller tenn för att motstå korrosion och säkerställa stabil ledningsförmåga över tid.
• Spännmekanism:Tillgänglig i skruvklämma, fjäderklämma, push-in eller IDC (isolationsförskjutningskontakt) design, var och en erbjuder distinkta fördelar i ledningshastighet, vibrationsmotstånd och underhållstillgänglighet.
• Monteringsfot / rälsklämma:Den nedre delen av huset som låser på DIN-skenan. De flesta moderna terminaler stöder både EN 50022 35mm och EN 50035 G-rail profiler.
• Tillbehörsport:Slitsar eller spår på sidan eller toppen av huset för att ta emot ändfästen, överbryggande byglar, skiljeväggar och märkningsetiketter.

Din Rail Terminals modulära karaktär innebär att varje block kan bytas ut individuellt eller omkonfigureras utan att störa angränsande anslutningar - en avgörande fördel för underhållsteam som arbetar under snäva produktionsscheman. Våra ingenjörer påCHTARhar specifikt designat vårt produktsortiment Din Rail Terminal Block med verktygsfria testportar och färgkodade höljen för att ytterligare minska servicetiden i fält.

Vilka är kärntyperna av Din Rail-terminalblock?

Alla Din Rail terminalblock är inte likadana. Olika kretskonfigurationer, säkerhetskrav och utrymmesbegränsningar kräver olika terminalkonstruktioner. Genom att förstå huvudkategorierna kan ingenjörer och inköpare specificera exakt rätt produkt för deras tillämpning.

Genomförda terminalblock

Den vanligaste typen, används för enkla ledare-till-ledare-anslutningar. Ström passerar direkt genom den interna samlingsskenan från en kabelingång till den andra. Lämplig för allmän kraftfördelning och signalkretsar.

Jord-/jordterminalblock

Speciellt utformad för att skapa en pålitlig jordningsbana. Det inre metallelementet är i direkt kontakt med DIN-skenan, som själv är jordad. Dessa är färgkodade gulgröna enligt IEC 60445-standarder.

Sammansmälta terminalblock

Inkludera en miniatyrsäkringshållare i terminalkroppen, vilket ger överströmsskydd på kretsgrennivå. Säkringsbyte är möjligt utan att koppla bort kablar, vilket avsevärt förenklar underhållet.

Koppla bort/isolera terminalblock

Har en inbyggd knivbladsfrånkopplingsmekanism som gör att kretsen kan öppnas utan att ta bort kablar. Viktigt i test-, mätnings- och säkerhetsförreglingsapplikationer.

Terminalblock på flera nivåer

Stapla två eller tre kretsnivåer vertikalt inom ett enda husfotavtryck. Vår fabrik levererar dubbeldäcks- och trippeldäcksvarianter som minskar kraven på panelbredd med upp till 60 % jämfört med motsvarande ennivårader.

Sensor / ställdon kopplingsplintar

Designad för 24V DC-sensorledningar i automationssystem. Inkludera integrerade LED-indikatorer, diodskydd och flerledaringångar för att förenkla anslutningar av fältenheter.

Vilka produktparametrar definierar ett högkvalitativt Din Rail-terminalblock?

Att välja ett Din Rail-terminalblock baserat på enbart pris är ett misstag som leder till fel, garantianspråk och kostsamma stillestånd. Rätt val börjar med en tydlig förståelse av de tekniska parametrarna som definierar prestanda, säkerhet och livslängd. PåCHTAR, våra Din Rail Terminal Block-produkter är klassade och testade mot följande kritiska parametrar:

Elektriska parametrar

• Märkspänning:Den maximala kontinuerliga driftspänningen som terminalen säkert kan hantera. Vårt standardsortiment täcker varianterna 250V, 400V, 600V, 800V och 1000V AC/DC.
• Märkström:Den maximala kontinuerliga strömkapaciteten. Vår produktlinje sträcker sig från 6A (signalnivå) upp till 125A (heavy power distribution) terminaler.
• Dielektrisk styrka:Testad vid 2x märkspänning + 1000V i 1 minut enligt IEC 60947-7-1. Detta bekräftar att isoleringen inte kommer att gå sönder under överspänningsförhållanden.
• Kontaktmotstånd:Mätt i milliohm. Lägre kontaktmotstånd innebär mindre värmealstring och förbättrad energieffektivitet. Våra terminaler är testade för att hålla kontaktmotståndet under 5mO under hela deras livslängd.
• Betyg för kortslutningsmotstånd:Den maximala felström som terminalen kan överleva utan strukturella fel. Kritisk för paneler som skyddas av uppströms brytare.

Mekaniska parametrar

• Räckvidd för trådingång:Minsta och maximala ledartvärsnitt som terminalen kan acceptera, uttryckt i mm2 eller AWG. Vårt sortiment rymmer 0,5 mm2 till 95 mm2 solid eller tvinnad tråd.
• Spännmoment (skruvtyp):Det specificerade åtdragningsmomentet i Nm. Övervridning eller undervridning är båda fellägen. Våra datablad anger exakta värden för varje produktstorlek.
• Material i höljet:PA66 GF30 (glasfiberförstärkt polyamid) för standardterminaler; polykarbonat tillgängligt för inspektionspaneler med hög transparens.
• Brandfarlighetsklass:UL 94 V-0 som standard i vårt Din Rail-terminalblockssortiment, vilket innebär självsläckande inom 10 sekunder efter att lågan tagits bort.
• Drifttemperaturområde:Standardområdet är -40 grader C till +120 grader C, lämpligt för både utomhusskåp och industrimiljöer med hög omgivning.
• Grad av skydd:Plintarna i sig är vanligtvis klassade IP20; kapslingen tillhandahåller den externa IP-klassificeringen.

Fullständig produktparameterreferenstabell

Varför är Din Rail-terminalblocket industristandarden för panelledningar?

Ingenjörer och panelbyggare över hela världen har konvergerat med Din Rail Terminal Block som sin föredragna ledningsmetod av mycket praktiska skäl. Att förstå dessa skäl hjälper till att motivera investeringen i kvalitetsterminaler och förklarar varför undermåliga alternativ skapar långsiktig risk.

Bara standardiseringsvinsten är betydande. DIN-skenas profil definieras av internationella standarder (EN 50022, EN 50023, EN 50035), vilket innebär att plintar från vår fabrik kl.Yueqing TAER Electric Co., Ltd.är fysiskt utbytbara med standardtillbehör på marknaden. Detta skyddar kunder från beroende av en enda källa och förenklar globala panelbyggen där lokal inköp krävs.

Utöver standardisering, levererar Din Rail Terminal Block mätbara fördelar över varje fas av ett projekts livscykel:

• Designfas:Modulär design gör det möjligt för ingenjörer att beräkna exakt aktuell kapacitet och utrymmesbehov utan komplexa anpassade konfigurationer. Standard CAD-symboler och 3D-modeller påskyndar panellayoutdesign.
• Tillverkningsfas:Snap-on montering är betydligt snabbare än bultmonterade plintlister. Varianter med fjäderklämmor tillåter enhandskabelinsättning utan verktyg, skärpanelens monteringstid med 30 % till 50 % i våra fabriksförsök.
• Testfas:Frånkopplings- och testanslutningstillbehör gör att kretsar kan isoleras individuellt och testas utan att störa angränsande anslutningar, vilket minskar idrifttagningstiden och risken för korskopplingsfel.
• Underhållsfas:Individuellt byte av terminal utan omkoppling av hela panelen översätts till reparationstider mätt i minuter snarare än timmar. Färgkodade höljen och tryckta markörer gör att tekniker kan spåra kretsar direkt.
• Efterlevnadsfas:IEC 60947-7-1 och UL 508A efterlevnad är förcertifierad på komponentnivå, vilket förenklar certifieringsrevisioner på panelnivå för slutkunder.

Våra kunder rapporterar konsekvent att byte till en korrekt specificerad Din Rail Terminal Block-layout minskar panelledningsfel med över 40 % och halverar den genomsnittliga varaktigheten av underhållssamtal. Dessa är inte marginella förbättringar – de leder direkt till minskade garantianspråk, högre kundnöjdhet och lägre totala ägandekostnader under en panellivslängd på 10 till 20 år.

Hur väljer du rätt Din Rail Terminal för din applikation?

Att välja rätt Din Rail-terminalblock kräver att produktens nominella parametrar matchas med kretsens faktiska driftsförhållanden – med lämpliga säkerhetsmarginaler. En systematisk urvalsprocess undviker både överspecifikation (onödig kostnad) och underspecifikation (säkerhets- och tillförlitlighetsrisk).

Följ dessa steg som ett strukturerat urvalsramverk:

1. Definiera kretsens spänning och ström:Börja med den faktiska driftspänningen och den maximala kontinuerliga strömmen i kretsen. Tillämpa en nedstämplingsfaktor på minst 20 % för omgivningstemperaturer över 40 grader C eller för terminalrader med hög densitet där värmeuppbyggnad förekommer.
2. Bestäm trådtyp och tvärsnitt:Kontrollera om ledarna är solida, fintrådiga eller flexibla trådar med hylsa. Varje typ har olika fastspänningskrav. Fjäderklämma terminaler hanterar i allmänhet fintrådig tråd bättre än skruvklämmor utan hylsor.
3. Identifiera miljöförhållandena:Drifttemperaturintervall, närvaro av vibrationer (välj fjäderklämma för vibrationstunga miljöer), kemisk exponering och föroreningsgrad påverkar alla husmaterial och val av kontaktplätering.
4. Kontrollera de obligatoriska certifieringarna:Nordamerikanska marknader kräver UL/CSA-listade terminaler. De europeiska marknaderna kräver CE-märkning. Sol- och elapplikationer kan kräva ytterligare TUV- eller IEC 62196-certifieringar. Vårt produktsortiment Din Rail Terminal Block inkluderar fullt certifierade tillval för alla större marknader.
5. Välj anslutningsteknik:Skruvklämma för flexibilitet och fältreparationer; fjäderklämma för hastighet och vibrationsimmunitet; push-in för automatiserade ledningar med stora volymer; IDC för bandkabelapplikationer.
6. Planera tillbehören:Ändfästen, överbryggningsbyglar, märkningsremsor, skiljeplattor och testpluggar bör specificeras vid designstadiet för att undvika förseningar vid inköp under panelbygget.

Jämförelse av anslutningsteknik

Vårt tekniska team klYueqing TAER Electric Co., Ltd.är tillgänglig för att granska dina panelscheman och rekommendera den optimala Din Rail terminalblocksspecifikationen för din applikation. Vi tillhandahåller gratis teknisk konsultation före försäljning för kvalificerade projekt.

Hur tillverkar Yueqing TAER Electric Co., Ltd. Din-järnvägsterminaler?

Tillverkningskvalitet Din Rail terminalblock kräver precision i varje steg - från val av råmaterial till färdig produkttestning. PåYueqing TAER Electric Co., Ltd., är vår produktionsprocess uppbyggd kring strikta kvalitetsledningsprinciper, med ISO 9001-certifiering som styr varje tillverkningssteg.

Vår fabrik driver dedikerade produktionslinjer för varje plintfamilj, med stöd av interna verktyg och formtillverkning. Detta ger vårt ingenjörsteam flexibiliteten att anpassa höljesdimensioner, färgkoder och märkningskonfigurationer för OEM-kunder utan begränsningar för minsta beställningskvantitet som vanligtvis gäller vid inköp från handelsföretag.

Vår kvalitetskontrollprocess

• Inkommande materialinspektion:Alla råmaterial av kopparlegeringar, mässing och polymerer batchtestas vid ankomst. Kopparrenhet, draghållfasthet och polymerantändlighet verifieras innan material går in i produktionen.
• Dimensionskontroll under process:Automatiserade syninspektionssystem kontrollerar husdimensioner och kontaktgeometri vid varje formsprutnings- och stämplingscykel. Delar utanför toleransen avvisas automatiskt.
• Kontaktresistanstestning:100 % av de färdiga plintarna testas för kontaktresistans med hjälp av ett fyrtråds milliohm mätsystem. Enheter som överstiger 5mO-tröskeln tas bort från produktionsbatchen.
• Dielektrisk hållfasthetstestning:Stickprovstestning vid 2x märkspänning + 1000V enligt IEC 60947-7-1 utförs på varje produktionsbatch.
• Pull-Out Force Testing:Trådhållningskraften mäts på provenheter för att bekräfta att klämmekanismens prestanda uppfyller specifikationen.
• Termisk åldrande validering:Accelererade åldringstester vid 120 grader C under 1000 timmar verifierar att hölje och kontaktmaterial bibehåller sina egenskaper under produktens förväntade livslängd.

Vår fabrik skickar Din Rail Terminal Block-produkter till kunder i över 40 länder. Vår exportförpackning är designad för att skydda mot transportskador och fuktexponering, med torkmedelsförpackningar som ingår i varje kartong för sjöfraktssändningar. Ledtider för standardkatalogartiklar är vanligtvis 7 till 15 arbetsdagar från orderbekräftelse.

Slutsats

Din Rail terminalblock är mycket mer än ett passivt ledningstillbehör. Det är en precisionskonstruerad komponent som direkt påverkar säkerheten, tillförlitligheten och underhållsbarheten för varje elpanel och kontrollsystem den ingår i. Från genomgångsblock som hanterar allmänna distributionskretsar till säkrade och frånkopplade varianter som skyddar kritiska belastningar, varje produkt i vårt sortiment påYueqing TAER Electric Co., Ltd.är designad och tillverkad för att leverera konsekvent prestanda under decennier av service.

Att välja rätt Din Rail Terminal börjar med en tydlig förståelse av kretsparametrar, miljöförhållanden och certifieringskrav. Det fortsätter med att välja en tillverkare som kontrollerar kvaliteten från råvara till färdig produkt – inte en som monterar komponenter som kommer från overifierade leverantörer. Vår produktlinje Din Rail Terminal Block stöds av fullständig teknisk dokumentation, certifierade testrapporter och ett dedikerat ingenjörsteam redo att stödja ditt projekt från specifikation till driftsättning.

Om du utvärderar Din Rail Terminal-lösningar för en ny paneldesign, en systemuppgradering eller en OEM-produkt som kräver långsiktig leveranskontinuitet, vårt team påYueqing TAER Electric Co., Ltd.är redo att hjälpa till. Vår produktkatalog täcker över 300 standard-SKU:er, med anpassade konfigurationer tillgängliga för alla produktfamiljer.
